EtherHaul™ Hundred Series
Радиомост EtherHaul EH-710TX обеспечивает гигабит по радио, работает в не требующем частотных присвоений и чистым от интерференции диапазоне частот 70ГГц.
Компания Siklu является разработчиком и производителем инновационных беспроводных продуктов диапазона 60, 70-80 ГГц.
С момента основания в 2008 году усилия компании Siklu были направлены на снижение стоимости высокопроизводительных беспроводных решений. Успех компании базируется на инновационной разработке радио-систем на основе кремния для диапазона Е-Банд.
Отличительной особенностью продукта компании - линейки EtherHaul – является собственная аппаратная платформа, и специально разработанный набор высокочастотных микросхем, что обеспечивает высокую производительность, богатую функциональность и позволяет поставлять оборудование по ценам ниже традиционных систем диапазона 70-80 ГГц. Снижение количества составляющих компонентов также ведет к увеличению надежности системы в целом.
Линейка решений EtherHaul обеспечивает работу на Гигабитных скоростях и является оптимальной для широкого
диапазона приложений, требующих беспроводной передачи данных.
При разработке были учтены пожелания операторов связи – по удобству монтажа, количеству и типам интерфейсов, функциональности и способам настройки.
Поставки оборудования Siklu в Россию, техническую поддержку, гарантийное и сервисное обслуживание, а также обучение осуществляет наши официальный дистрибьюторы.
ODU (Внешний блок РРЛ)
• Оборудование Siklu EtherHaul имеет полностью внешнее исполнение (Full outdoor) и поддерживает использование одно футовой интегральной (31 см) и двухфутовой (65 см) антенны.
• Комплект ODU с антенной предназначен для монтажа на открытом пространстве в любых климатических зонах РФ.

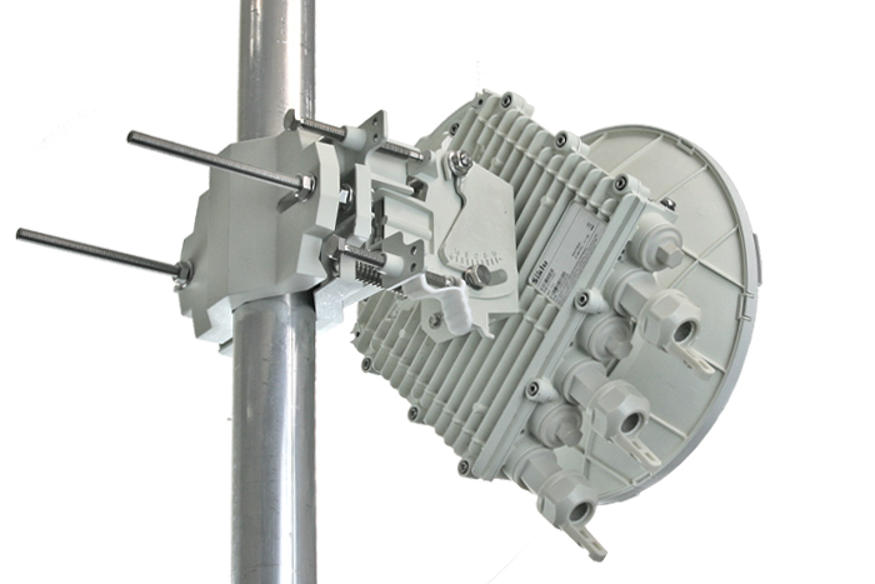

Рис. 1 "ODU (Внешний блок РРЛ)"
• Комплект ODU с антенной обеспечивает возможность монтажа на трубостойку круглого сечения диаметром 76-110 мм .
• Замена блока ODU проводится без демонтажа антенны и дополнительной юстировки пролета благодаря специализированному креплению, которое имеет механическую память и при монтаже на него нового блока ODU с антенной не требует дополнительной юстировки.
• Комплект ODU с антенной допускает эксплуатацию в температурном диапазоне -45 ~ 55°С, в условиях повышенной влажности и осадков.
• Электропитание ODU осуществляться от источника постоянного напряжения -48В. Напряжение может быть подано на специализированный разъем или с помощью инжектора питания PoE через разъем RJ-45.
• Интерфейсные разъемы ODU допускают многократный монтаж-демонтаж оборудования и имеют соответствующую степень защиты для работы на улице в любых погодных условиях (система сертифицирована IP67).

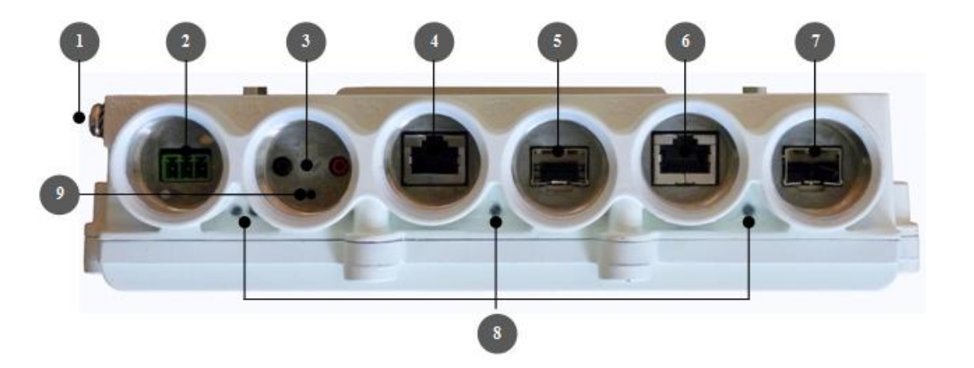

Рис. 2 "Внешний вид разъемов"
1. Клемма заземления
2. Разъем прямой подачи питания 48 VDC
3. Разъем AUX для юстировки с помощью мультиметра
4. Ethernet 10/100/1000 Base-T с возможностью питания устройства через инжектор
5. Второй интерфейс комбо-порта - SFP
6. Ethernet 10/100/1000 Base-T с возможностью питания устройства через инжектор
7. Второй интерфейс комбо-порта - SFP
8. LED индикаторы работы
9. Кнопка перезагрузки
Платформы EH1200T и EH1200F поддерживают 4 независимых Gigabit Ethernet порта, каждый из которых может быть либо оптическим (SFP( либо медным (RJ45). Тип порта определяется при заказе.
Для удобства юстировки в полевых условиях, контроль уровня сигнала измеряeтся стандартным мультиметром на ODU через предусмотренный разъем либо через систему управления.
Получившие признание среди операторов связи России радиолинки типа "точка-точка" (PtP) и рвущаяся на рынок новейшая технология "точка-многоточка" (PtMP) работают в неиспользуемом целом "океане" миллиметрового спектра (70/80 и 60 ГГц соответственно E-band и V-band) с узким лучом антенны, который серьёзнейшим образом защищен от помех. Это определённо можно назвать физическим иммунитетом от радио интерференции.
